产品概述

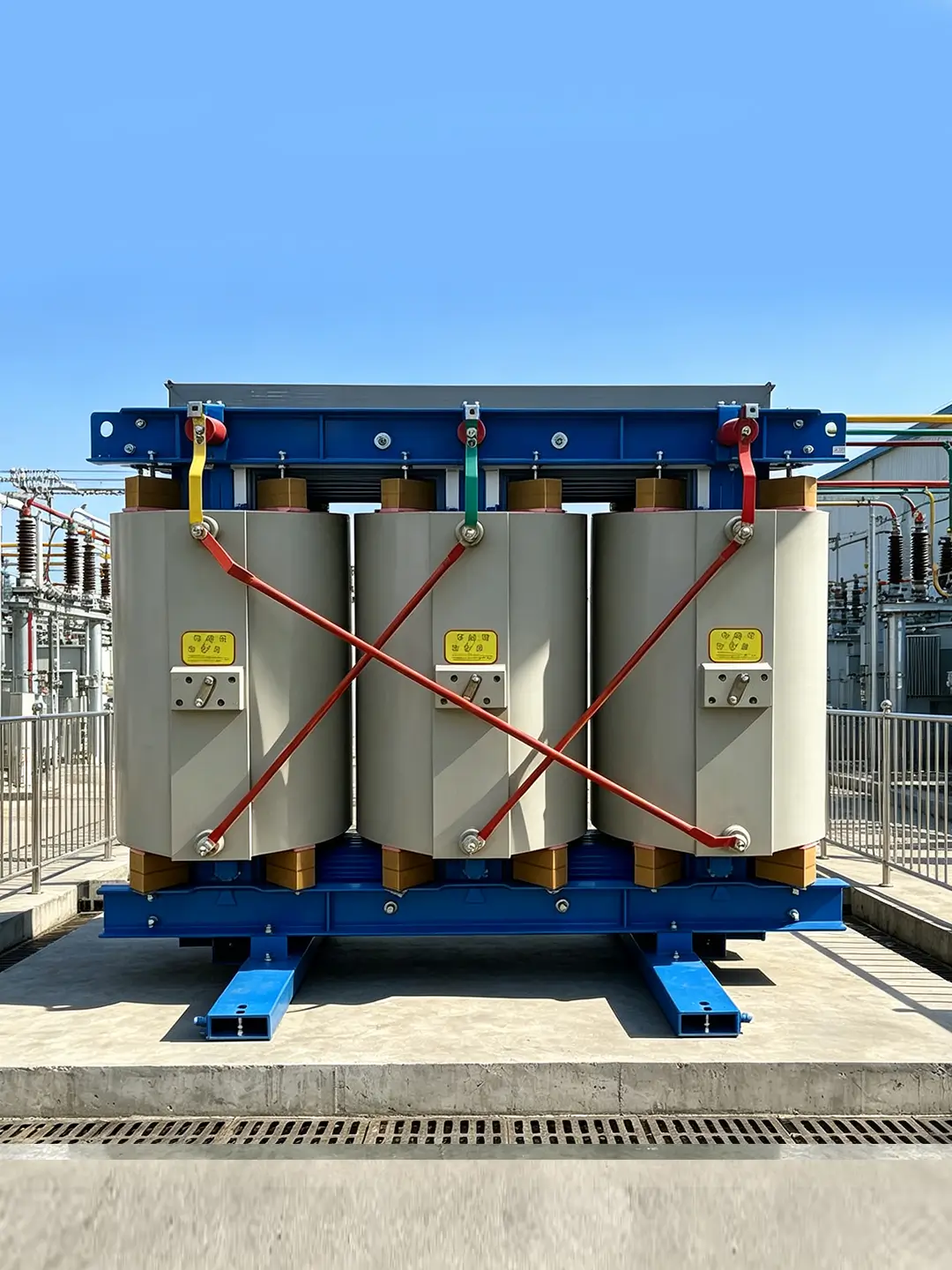

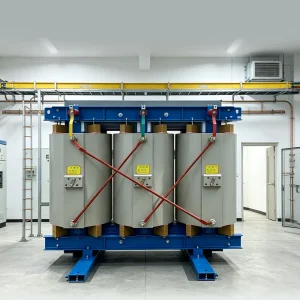

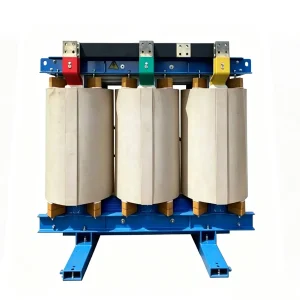

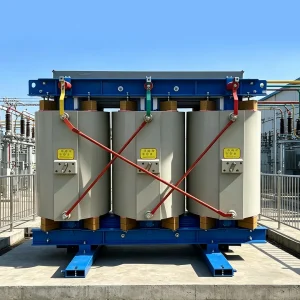

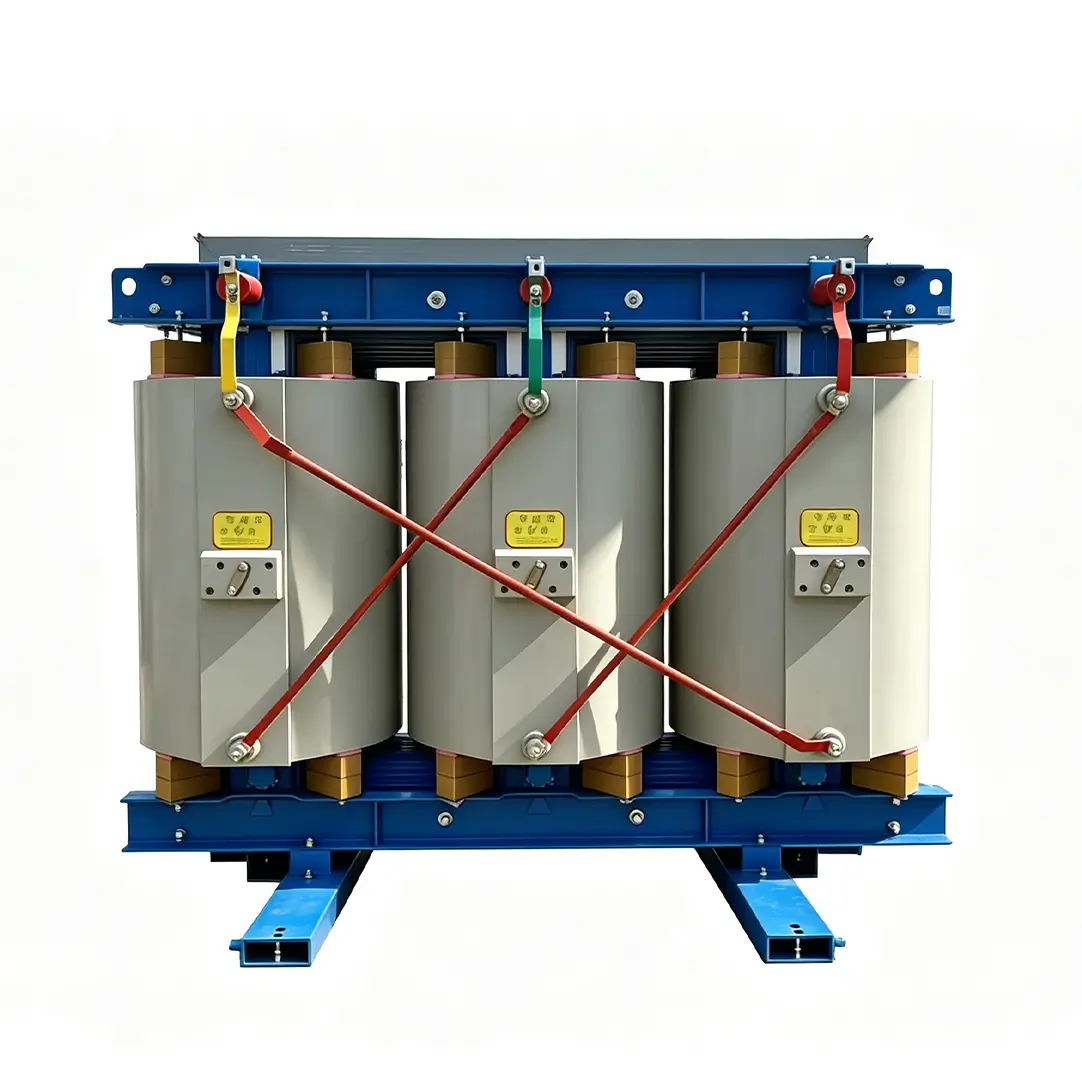

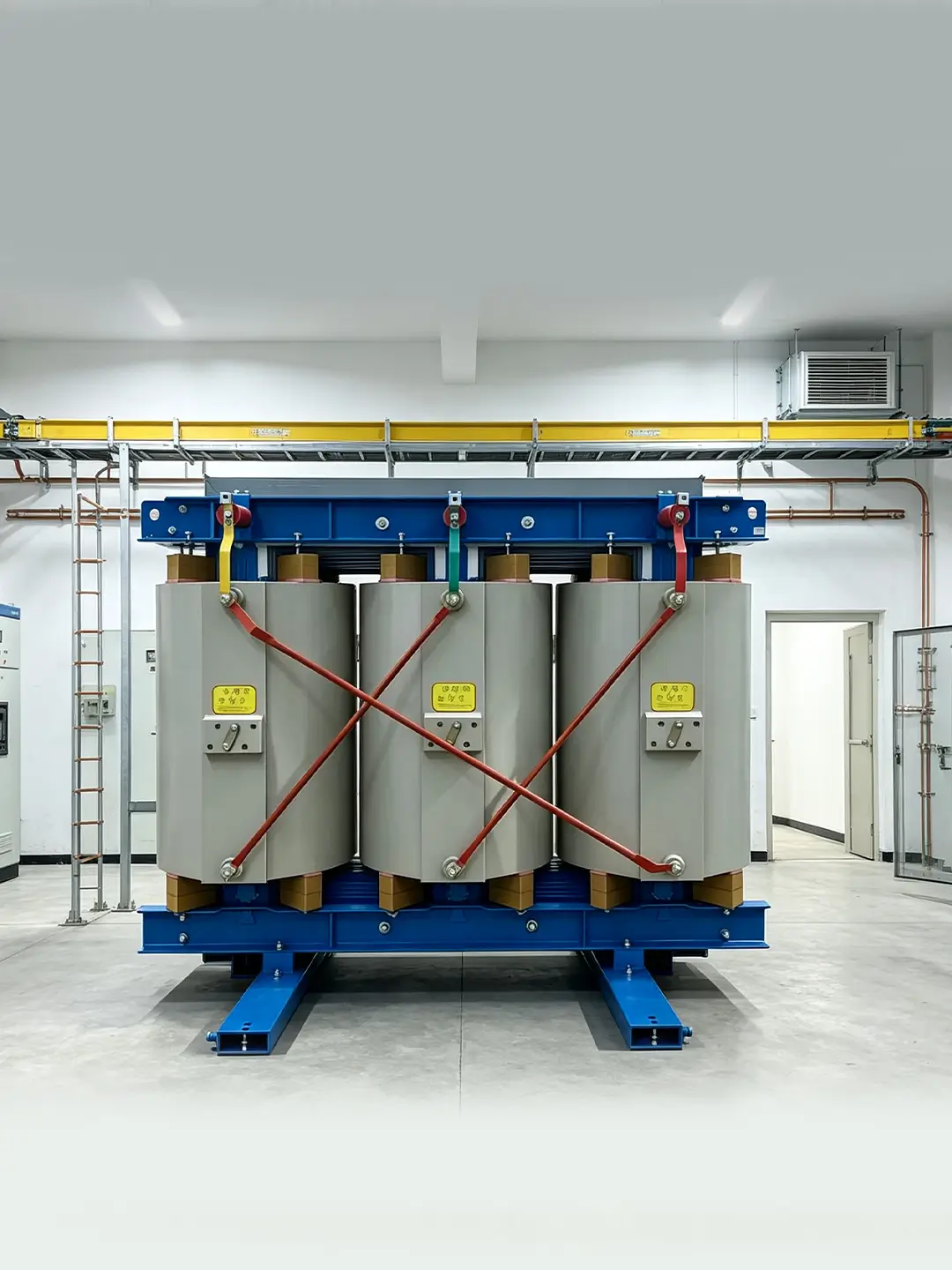

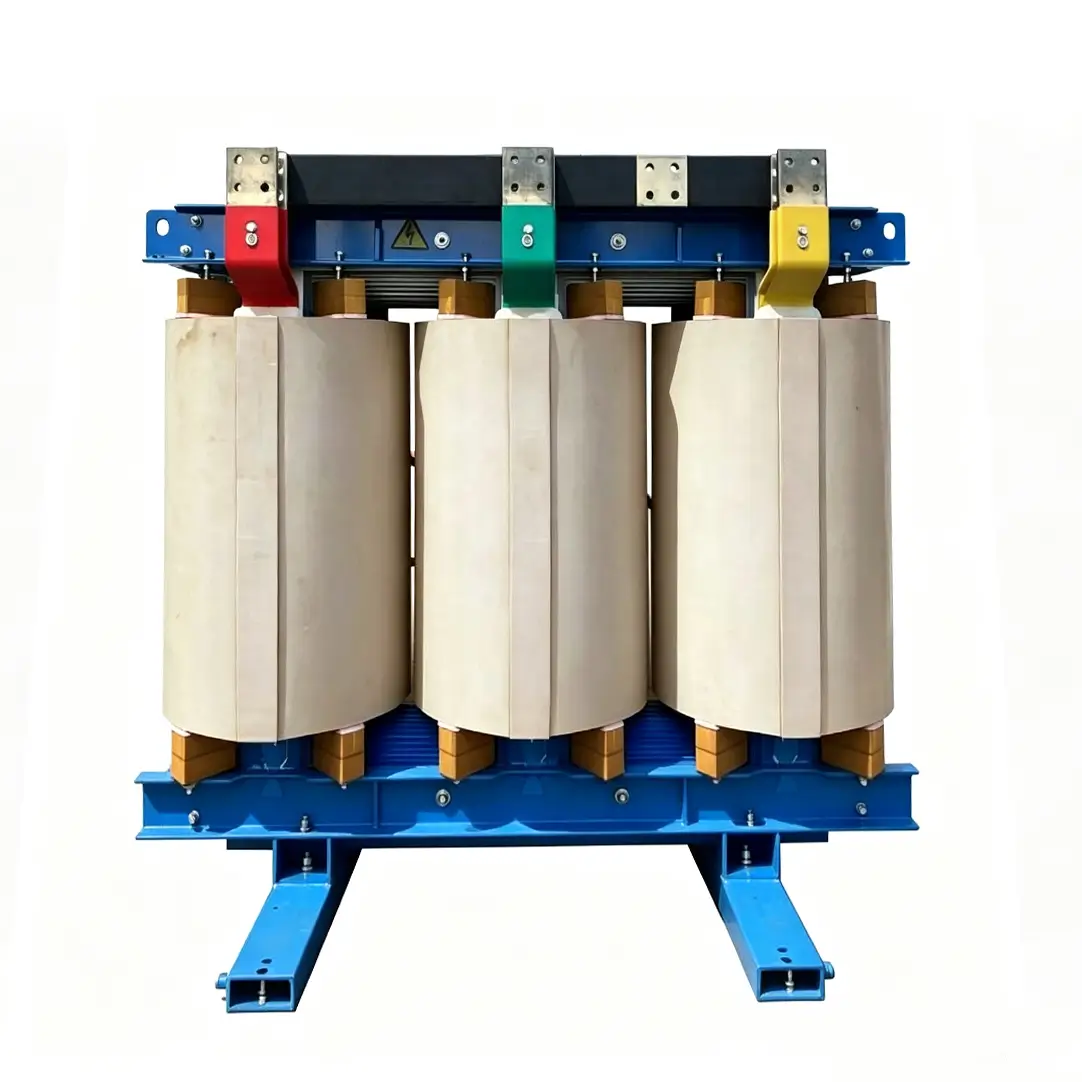

本产品为硅橡胶干式电力变压器，型号 SCJB18-2000/10-NX1，由江苏德顺祥电气有限公司生产。采用硅橡胶绝缘技术，线圈结构为非圆形同心式线圈，适用于户内安装，具有安全、节能、低损耗等特点。经国家电子电器安全质量检验检测中心检验，能效等级达到 GB 20052-2024 规定的 1 级。
产品参数
- 产品型号：SCJB18-2000/10-NX1
- 额定容量：2000 kVA
- 额定电压：10 kV / 0.4 kV
- 额定电流：115.47 A / 2886.75 A
- 额定频率：50 Hz
- 相数：3 相
- 分接范围：(10 ± 2×2.5%) kV / 0.4 kV
- 联结组标号：Dyn11
- 冷却方式：AN/AF
- 绝缘耐热等级：H 级
- 绝缘水平：高压线路端子 LI/AC 75/35 kV；低压线路端子和中性点端子 AC 3 kV
能效表现
- 能效等级：1 级（符合 GB 20052-2024 标准）
- 空载损耗（P₀）：实测 1.707 kW，标准限值 ≤ 1.760 kW
- 空载电流（I₀）：实测 0.178%，标准限值 ≤ 0.60% (1+30%)
- 负载损耗（Pₖ）：实测 13.540 kW，标准限值 ≤ 14.005 kW
- 短路阻抗（Z）：实测 5.95%，标准规定 6.0% (1±10%)
检验依据：GB/T 1094.1-2013、GB 20052-2024
