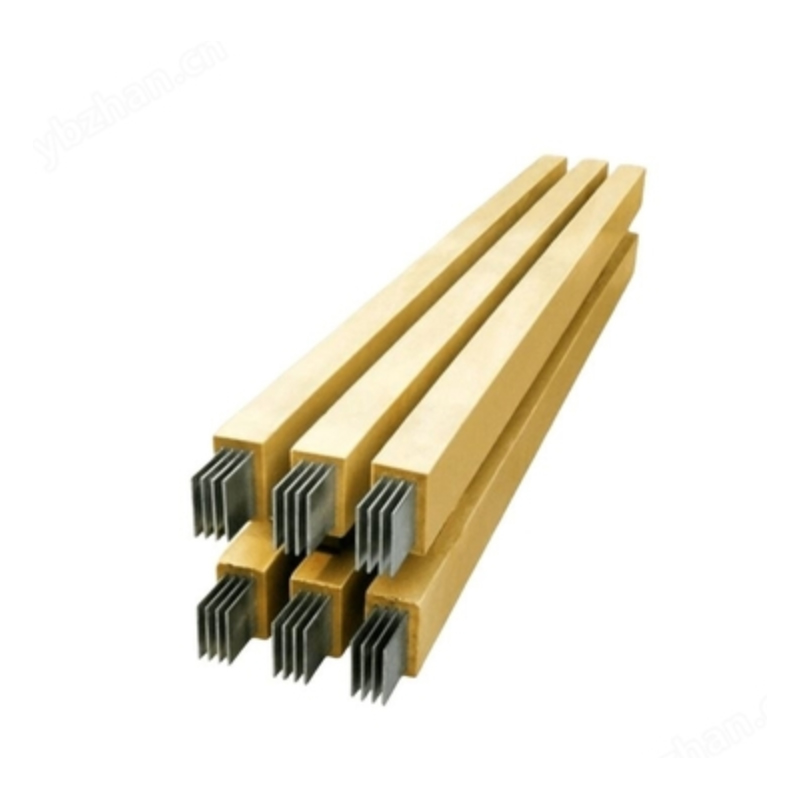

FSMC 防水母线槽

FSMC 防水母线槽

FSMC 防水母线槽，外壳采用不饱和聚酯树脂整体浇铸，防护等级IP68，适用于户外及腐蚀性气体环境，额定电流250A~7500A。

分类：母线槽标签： FSMC, IP68, 户外, 防水母线槽

描述

产品概述

FSMC防水母线槽外壳采用不饱和聚脂树脂加石棉粉等无机材料整体浇铸而成。树脂中添加光稳定剂和阻燃剂，提高了母线的抗老化性能和阻燃性能。树脂外壳可长期用于户外及有腐蚀性气体环境中，也可加制金属外壳更能延长使用寿命。母线系统一经安装使用后，无须维护保养。母线防护等级为IP68。母线铜排采用聚烯亚胺（黄金带）增加绝缘，绝缘等级为H级。

产品特点

外壳采用不饱和聚脂树脂加石棉粉等无机材料整体浇铸而成
树脂中添加光稳定剂和阻燃剂，提高抗老化性能和阻燃性能
树脂外壳可长期用于户外及有腐蚀性气体环境中
母线系统一经安装使用后，无须维护保养
防护等级IP68
母线铜排采用聚烯亚胺（黄金带）增加绝缘，绝缘等级H级

技术参数 250A-1600A

项目	单位	250A	400A	630A	800A	1000A	1250A	1600A
额定电流 rated current	A	250	400	630	800	1000	1250	1600
额定电压 rated voltage	kA(1s)	750	750	750	750	750	750	750
阻抗Z impedance	mΩ/m	0.134	0.108	0.089	0.069	0.057	0.041	0.032
电阻R resistance	mΩ/m	0.130	0.105	0.086	0.069	0.055	0.039	0.030
电抗X reactance	mΩ/m	0.030	0.027	0.027	0.020	0.015	0.013	0.012
电压降 Cosφ=0.7	V/m	0.196	0.161	0.137	0.106	0.085	0.064	0.051
电压降 Cosφ=0.8	V/m	0.212	0.174	0.147	0.118	0.092	0.068	0.054
电压降 Cosφ=0.9	V/m	0.226	0.184	0.154	0.119	0.097	0.071	0.056
电压降 Cosφ=1	V/m	0.226	0.182	0.148	0.115	0.095	0.067	0.051

技术参数 2000A-7500A

项目	单位	2000A	2500A	3200A	4000A	5000A	6300A	7500A
额定电流 rated current	A	2000	2500	3200	4000	5000	6300	7500
额定电压 rated voltage	kA(1s)	750	750	750	750	750	750	750
阻抗Z impedance	mΩ/m	0.024	0.021	0.016	0.012	0.010	0.008	0.007
电阻R resistance	mΩ/m	0.022	0.019	0.015	0.011	0.009	0.007	0.006
电抗X reactance	mΩ/m	0.010	0.008	0.006	0.005	0.004	0.004	0.003
电压降 Cosφ=0.7	V/m	0.039	0.038	0.026	0.019	0.017	0.013	0.011
电压降 Cosφ=0.8	V/m	0.041	0.035	0.027	0.021	0.018	0.014	0.012
电压降 Cosφ=0.9	V/m	0.042	0.036	0.028	0.021	0.018	0.014	0.012
电压降 Cosφ=1	V/m	0.036	0.033	0.026	0.019	0.017	0.013	0.011
