产品概述

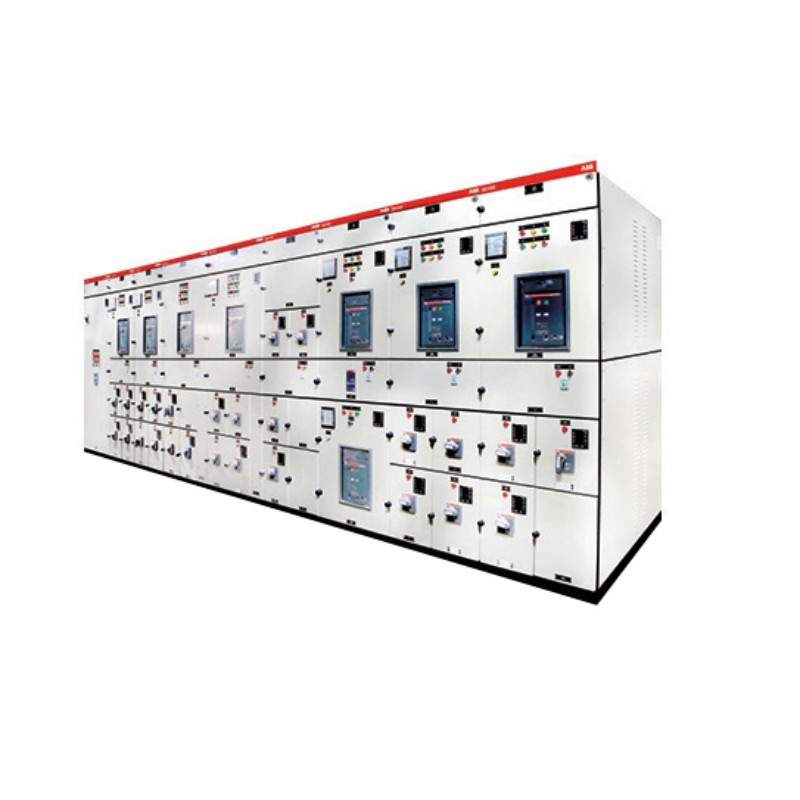

MD190低压配电柜是经过完全型式试验的组合式多功能低压开关柜，符合GB7251.1标准。电气及机械设计采用模块化管理，通过选用标准元件和标准组件，实现组柜方案的紧凑性、多样性和灵活性，是具有先进技术水平的组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所。
产品特点
- 框架采用自承重框架结构，由双折边的G型材组装而成，骨架上以25mm为间隔排布模数孔，柜架装配便利而又异常坚固，整个框架由横向和纵向螺栓精确联接，框架结构免维护。骨架、隔板、安装板均采用覆铝锌板制成
- 外壳是由电镀和粉末涂料覆盖的钢板制成，确保最高的耐久性
- 柜架结构可分为母线室、功能单元室、电缆室、二次控制线横向接线区母线小室
- 主母线布置在开关柜的顶部(母线小室内)，与功能单元区、电缆区及二次线横向接线区完全分离，确保母线和操作维修人员有足够的安全距离和安全隔离
- 抽屉技术与从不同，设计紧凑，最小的1/4单元在功能区里最多可安装36个，因而在减少开关柜整体数量的同时，最大限度的降低了开关柜的占地面积。抽屉由固定部件和移动部件(接插件)构成，抽屉可移部件在隔离、试验、连接三位置之间可按顺序转换。并由带LED的指示窗口显示接插件的位置状态
- 无论手动还是电动，抽屉门板和开关均有机械连锁机构，即只要开关处于合闸位置，抽屉组件门均无法打开
- 抽屉的所有操作不需要开门，在进行三位置转换时，不损失防护等级
技术参数
| 项目 | 单位 | 技术参数 |
|---|---|---|
| 符合标准 | — | GB7251.1 |
| 主电路额定绝缘电压 | V | AC690 |
| 主电路额定工作电压 | V | AC400 |
| 额定频率 | Hz | 50 |
| 主母线额定工作电流(可上下进出线) | A | ≤4000 |
| 配电母线额定工作电流 | A | ≤1000 |
| 主母线额定短时耐受电流 | kA | ≤80 |
| 主母线额定短时耐受电流持续时间 | s | 1 |
| 主母线额定峰值耐受电流 | kA | ≤176 |
