产品概述
水管侧向抗震支架是建筑给排水及消防管道抗震系统的关键构件，用于抵抗地震作用下管道产生的侧向位移和惯性力。产品由C型槽钢、管道管夹、侧向抗震连接件及锚固组件组成，形成完整的侧向约束体系，有效防止管道坠落、接口断裂等次生灾害。
适用范围
- 消防喷淋系统（湿式/干式）
- 生活给排水管道
- 空调冷冻水/冷却水管道
- 压力排水管道
产品特点
- 全口径覆盖：适配 DN25~DN300 各类钢管、铸铁管、PVC管，配套橡胶内衬管夹，保护管道外防腐层
- 侧向约束可靠：侧向支撑角度按规范控制在 30°~45° 之间，最大化发挥抗侧力效能

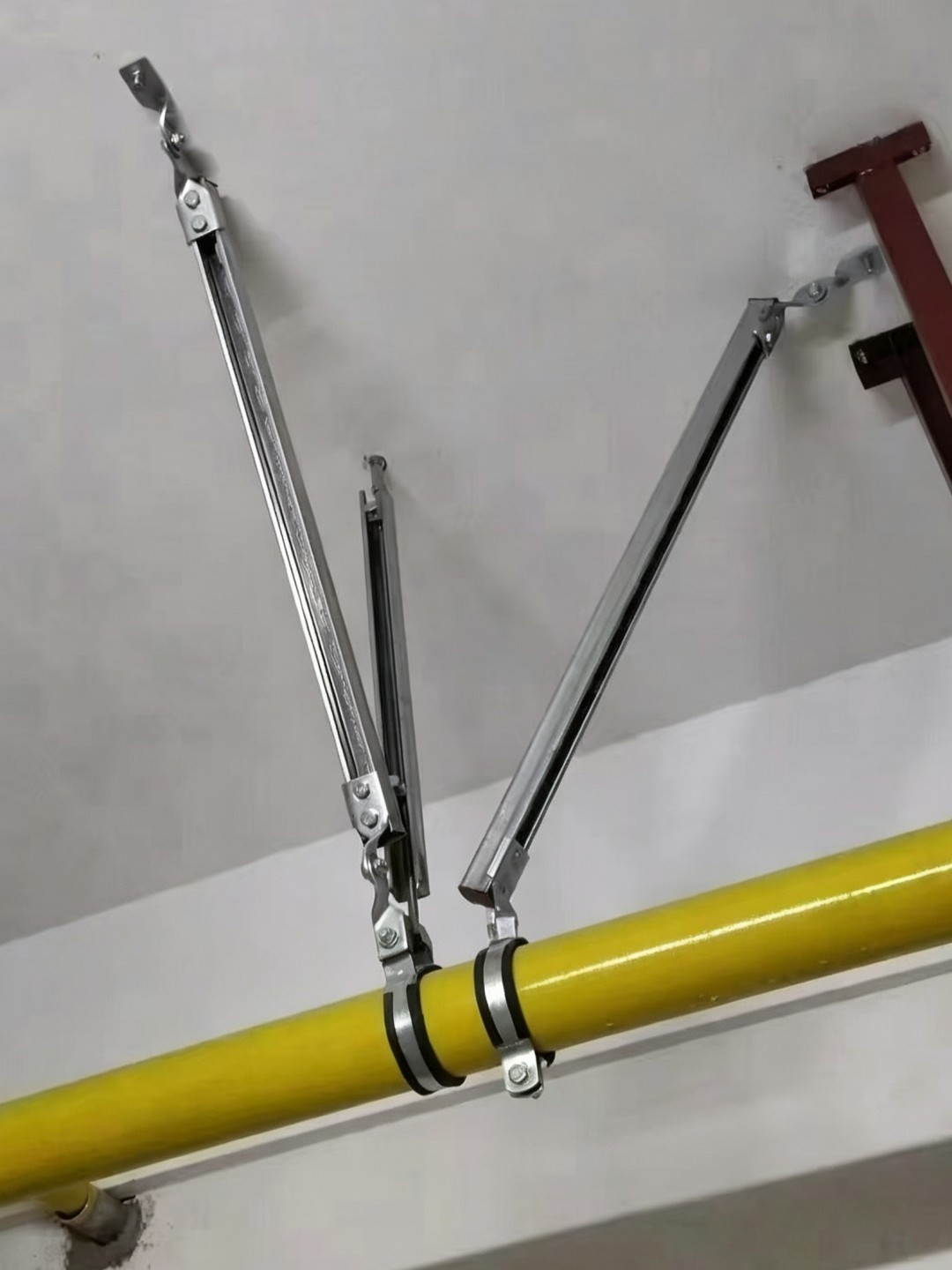

- 兼容双向抗震：可与纵向抗震支架组合使用，形成双向（侧向+纵向）抗震体系，满足更高设防要求
- 耐久防腐：热浸镀锌表面处理，室内外环境均可长期使用
- 无需动火：全螺栓机械连接，施工现场无需焊接，安全环保
技术参数
- 适用管径：DN25 ~ DN300（更大口径可定制）
- 槽钢规格：41×41 / 41×62 / 41×82 mm（依荷载选型）
- 管夹材质：球墨铸铁 / 碳钢 + EPDM 橡胶垫
- 设计荷载：按 GB 50981 计算，侧向支架间距依管径及介质密度确定
- 锚栓规格：M10~M16 化学锚栓/机械锚栓
安装示意

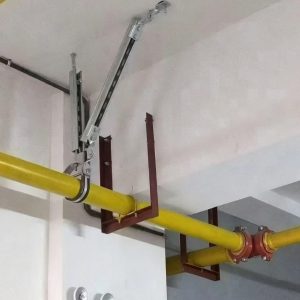

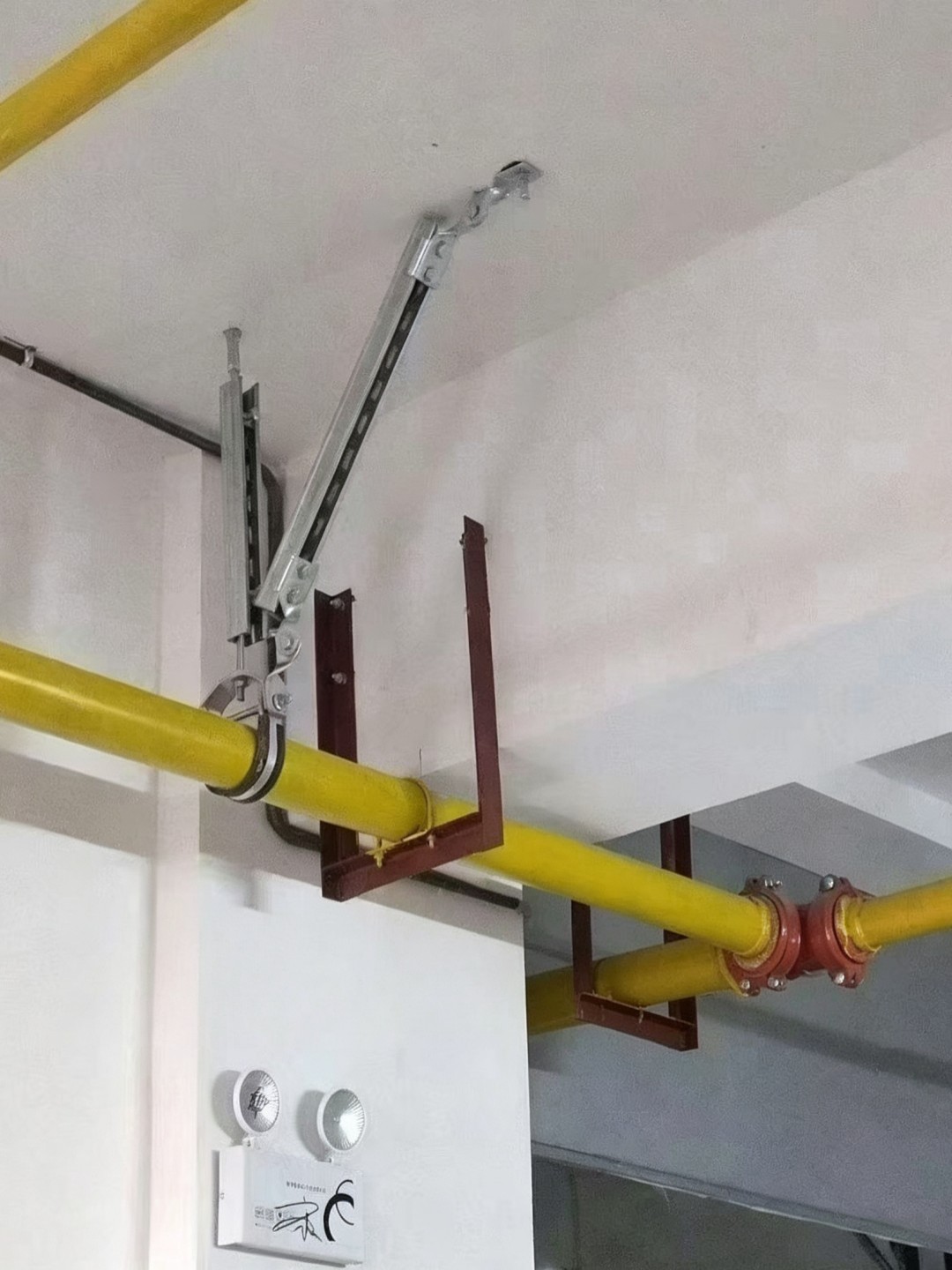

侧向抗震支架沿管道走向布置，管夹固定于管道外缘，侧向撑杆一端连接管夹或承重吊杆，另一端锚固于建筑结构。安装完成后形成与管道轴线垂直的侧向支撑平面。
