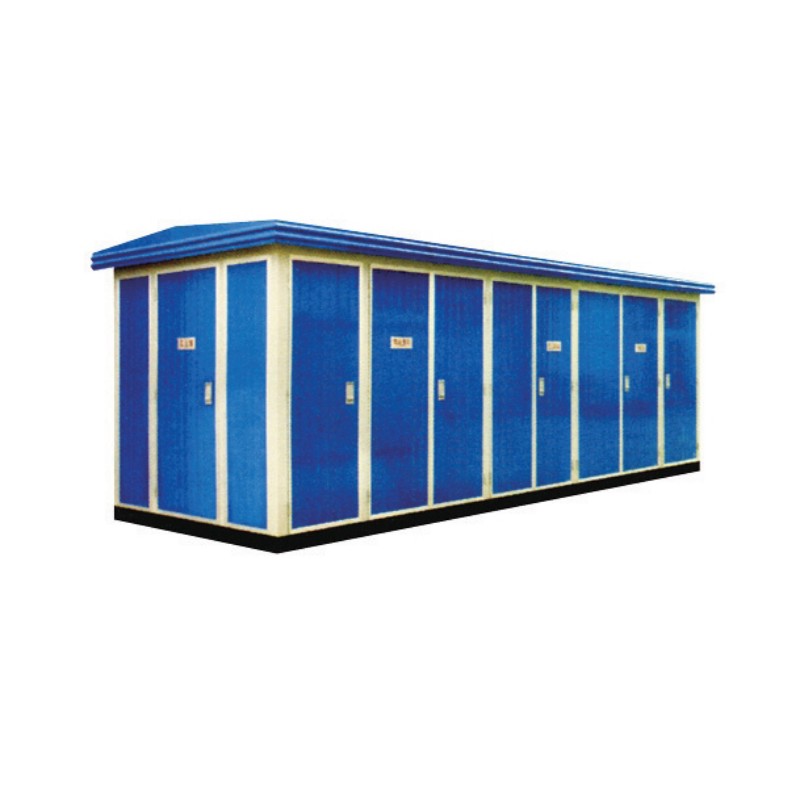

DBW-40.5/0.4 户外预装式变电站

产品概述

DBW-40.5/0.4户外预装式变电站是一种由高压电器设备、电力变压器、低压电器设备、辅助设备及其连接件等组合在一个或几个箱体内的紧凑型成套配电装置。该产品可广泛运用于居民生活区、路灯管理、公园广场、工矿企业等诸多场所，尤其适用各种施工场所的动力和照明电能的接受和分配，也可用于环网配电系统及放射式电网的终端供电。

产品特点

• 箱式变电站箱体采用模块化设计，用高强度的螺栓连接，便于组装。变电站底座采用槽钢焊接而成，底座四个角落设有伸缩式起吊套，便于吊装。
• 变电站分为高压室、变压器室、低压室三部分，采用目字形布置，高压柜、变压器、低压柜通过母线相互连接贯通形成主回路，优化电场分布，在满足安全绝缘距离的条件下，再加复合绝缘。
• 箱顶设计了独特的隔热通风层，并装有温度的控制的自动排风机，一方面防止外部热量进入箱内，另一方面可将内部热量迅速排出箱外，顶部四周有防水檐。
• 变压器室内门与高压进线柜之间实现联锁，确保操作检修人员的人身安全，避免触电事故，通过变压器的内门开启，接通高压进线开关的分闸回路，同样道理，变压器室内门在未完全关闭之前，无法合上高压开关，大大提高成套开关设备的安全防护等级。
• 维护检修方便,变电站四周都设有门,可以从高压室、变压器室、低压室正门进行安装调试和维护，室内净高为2.2m，维护人员可方便地站在地面上检修。

技术参数
