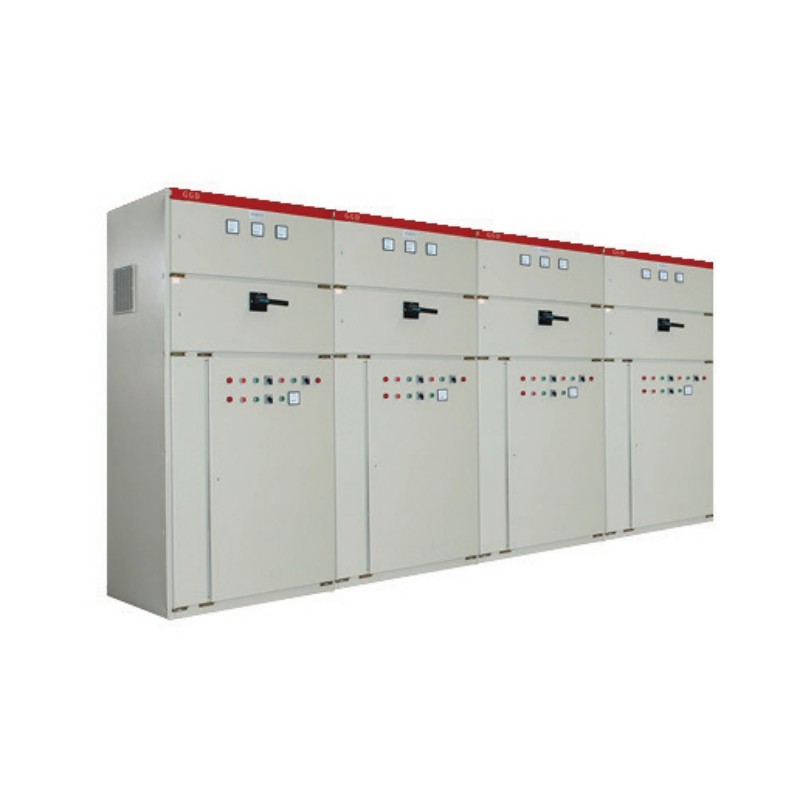

GGD 型交流低压配电柜

产品概述

GGD型交流低压配电柜是我公司根据广大电力用户及设计部门的要求而进行研制的新型低压成套开关设备。开关设备分隔成各功能单元，插入式开关固定安装，接触可靠、分断接通能力高、动热稳定性高、电气方案灵活、组合方便、系列性、实用性强、结构新颖等特点，且没有因接插件接触不良而引起发热故障。GGD型交流低压配电柜具有优越的实用性、隔离防护等级高，对人体和设备有高度的安全性，适用于交流50HZ、额定工作电压AC380V、额定绝缘电压AC660V、额定工作电流至4000A低压配电系统中，并配有通讯功能，组成智能型低压开关配电系统，作为受电、馈电、母联、照明、电动机控制及无功功率补偿用。可广泛用于发电厂、石油化工、冶金轧钢、轻工纺织、变电所和大型建筑、机场、医院、工矿企业、地铁工程等各种低压供电及配电系统。

产品特点

• 封闭间隔型结构，由C型钢通过高强度自攻锁紧螺钉组装而成，其零部件的成型尺寸，开孔尺寸及设备间实行模数化，内外部结构件均分别采取镀锌，磷化，喷涂等处理手段
• 柜体分隔成三个部分，柜顶为水平母线室，柜前部分为功能单元室，柜后为电缆室。电缆室供用户敷设一次电缆用，垂直母线也设置在该区，并用透明阻燃材料隔离，安全可靠，柜后左右两侧设有零、地汇流铜排，使用十分方便
• 靠墙式安装是专为操作空间有限的环境设计的，柜后封板封闭，垂直母线区设置在柜的中后部分，进出线电缆在前面
• 主开关可选配ABB、施耐德、穆勒、西门子等国外厂家的进口开关，也可选配常熟开关厂等国内知名厂家的国产开关，完全满足不同用户的需求
• 海拔高度最高可达5000米

技术参数
