产品概述

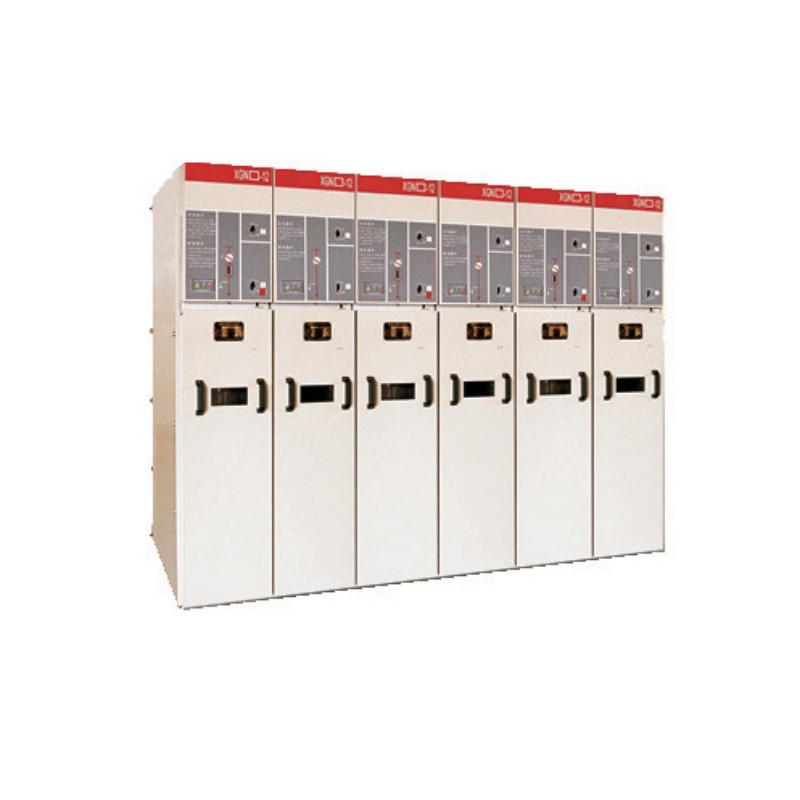

XGN2-12固定式金属封闭开关设备是新一代小型化、组合式的电气开关设备，其主要特征是主回路采用三相纵向布置，将三工位隔离开关与真空断路器的功能组合在一起，同时将母线室和电缆室完全隔离。整台设备结构紧凑、尺寸小巧、采用固定安装。
产品特点
- XGN2-12固定式金属封闭开关设备主回路采用纵向布置
- 柜体分上、下部单元，便于检修，减少劳动强度
- 配备的具有国际先进水平的HTVDG163-12真空开关-三工位隔离开关组合电器上部为三工位隔离/接地开关,下部为真空开关，巧妙的将隔离开关和真空开关优势结合为一体
- 隔离开关操作机构和真空操作机构以及联锁机构布置在整个机构箱内
- 采用新型五防联锁设计，有效防止误操作的发生
- 开关柜柜体选用进口高强度敷铝锌钢板，经加工和折弯后用拉铆螺母和高强度螺栓拼装而成。整体式设计的开关柜不仅机械强度高、精度高，而且抗腐蚀与抗氧化性强、外形美观
技术参数
| 项目 | 单位 | 技术参数 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定电流 | A | 630,1250 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | kA | 20,25,31.5 |
| 额定短路关合电流(峰值) | kA | 50,63,80 |
| 额定短时耐受电流持续时间 | s | 4 |
| 额定短时耐受电流 | kA | 20,25,31.5 |
| 额定峰值耐受电流 | kA | 50,63,80 |
| 额定异相接地故障开断电流 | kA | 17.3,21.7,27.4 |
| 额定操作顺序 | — | O-0.3s-CO-180s-CO |
| 断路器机械寿命 | 次 | 10000 |
| 隔离开关机械寿命 | 次 | 5000 |
| 额定短时工频耐受电压(1min) | kV | 42 |
| 额定雷电冲击耐受电压 | kV | 75 |
| 额定短时工频耐受电压(隔离断口)(1min) | kV | 48 |
| 额定雷电冲击耐受电压(隔离断口) | kV | 85 |
| 防护等级 | — | 外壳IP4X |
