产品概述

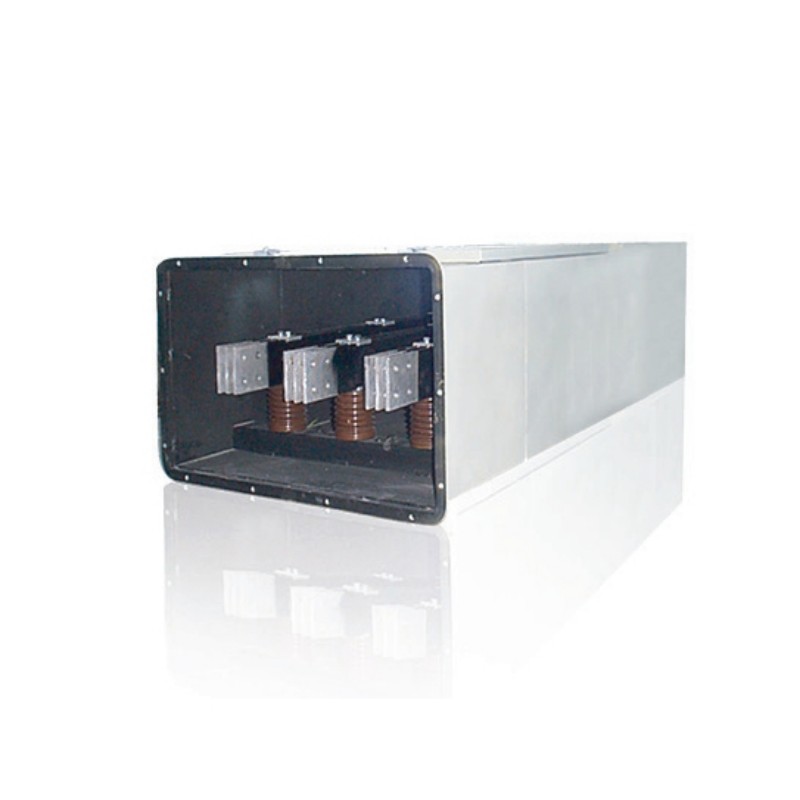

GM三相共箱封闭母线系统外壳采用铝合金或弱磁钢板(不锈钢)制造，内部导体为矩形、槽形母排(铜或铝)，系统额定电流可达6300A，额定工作电压达35kV。该系统可广泛应用于发电机出线与变压器之间或变压器与高压配电柜之间的电流传输，也可应用于发电机交、直流励磁回路，变电所所用电引入或其它行业、民用设施的电源引线。
产品特点
- 高压大电流设备的理想选择
- 外壳采用铝合金或弱磁钢板，内部导体为矩形/槽形母排(铜或铝)
- 额定电流可达6300A，额定工作电压达35kV
- 导体采用高强度大爬距绝缘子支撑，抗短路电动性能好
- 合理绝缘子支撑间距，避免系统共振
- 全连续外壳多点接地，杜绝人身触电危险
- 铝合金/弱磁材料避免感应涡流发热，降低温升
- 导体接头表面镀锡或镀银，降低接触电阻
- 防护等级 IP54，可设置观察窗、温度警示标记、远程监控装置
技术参数
| 项目 | 单位 | 参数 |
|---|---|---|
| 符合标准 Applicable standard | — | IEC364-5~54, GB/T8349, JB/T9639 |
| 环境温度 Environment temperature | ℃ | -40~+40 |
| 相对湿度 Relative humidity | — | 日平均值≤95%, 月平均值≤90% |
| 防护等级 Protection grade | — | IP40, IP54 |
| 额定电压 Rated voltage | kV | 3.15 / 6.3 / 10.5 / 35 |
| 最高工作电压 Max working voltage | kV | 3.45 / 6.9 / 11.5 / 40.5 |
| 绝缘水平 Insulation level | kV | 18/40 / 23/60 / 37/75 / 80/185 |
| 额定频率 Rated frequency | Hz | 50(60) |
外形尺寸 Contour Size (W×H, mm×mm)
| 额定电流(A) | 3.15kV | 6.3kV | 10.5kV | 35kV |
|---|---|---|---|---|
| 1000~3000 | I:750×400 / II:850×350 / IV:800×500,1000×440 | I:900×560 / II:1060×460 / IV:1200×560,1400×500 | I:900×560 / II:1060×460 / IV:1200×560,1400×560 | I:1500×920 / II:1800×880 |
| 3500~4000 | I:750×440 / II:850×480 / IV:800×500,1000×440 | I:900×560 / II:1060×460 / IV:1200×560,1400×500 | I:900×560 / II:1060×460 / IV:1200×560,1400×560 | — |
| 4500 | I:750×440 / II:850×480 / IV:800×500,1000×440 | I:900×560 / II:1060×460 / IV:1200×560,1400×500 | I:900×560 / II:1060×460 / IV:1200×560,1400×560 | — |
| 5000 | I:1400×600 | I:1600×700 | I:1600×700 | — |
| 6300 | I:1400×600 | I:1600×700 | I:1600×700 | — |
