产品概述

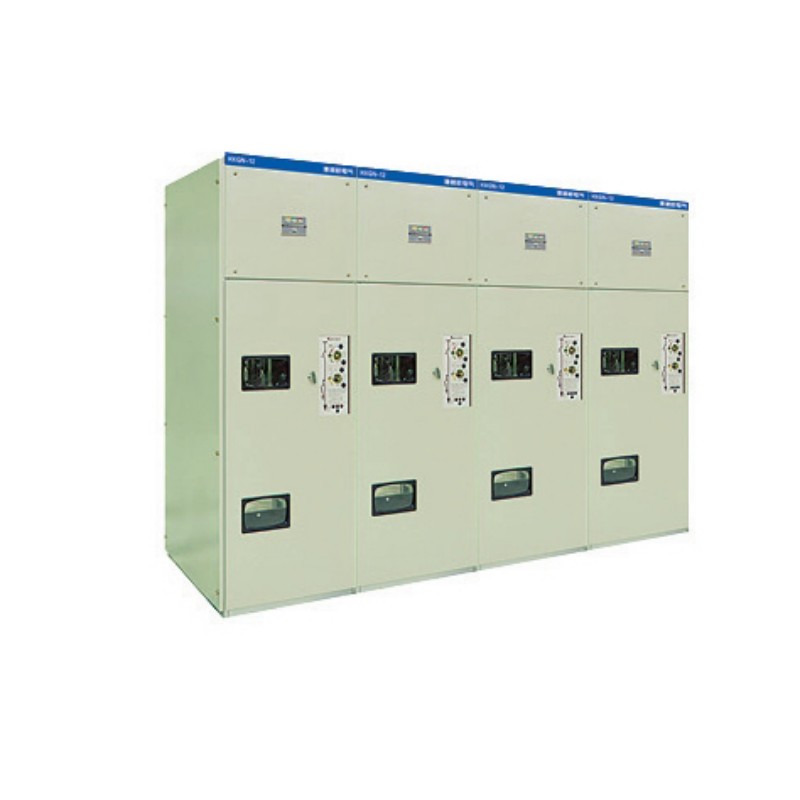

HXGN-12高压环网开关柜系12kV三相交流50Hz供电系统的成套配电装置，是以SF6负荷开关作为主开关，整柜采用空气绝缘，是既紧凑又可扩展的成套配电装置。主要用于环网供电和终端供电，亦适于装入预装式变电站。
产品特点
- SF6负荷开关的主回路电气部分密封在由环氧树脂并采用APG工艺浇注而成的绝缘壳体中，具有良好的绝缘性能、熄弧性能、体积小、防护等级高、结构紧凑简单、操作灵活、触头磨损小、电气寿命长、抗污秽环境等优点
- 环网柜采用金属封闭箱式结构,主开关与柜体为固定安装方式
- 高安全性,便于安装和检修,还能在必要时整体更换上部单元
- 操作方式有手动操作和电动操作
- 负荷开关、接地开关、下门相互联锁,符合五防要求
- 当任一相熔断器熔断后，负荷开关即分闸且不能再合闸
技术参数
| 项目 | 单位 | 技术参数 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定电流 | A | 630 |
| 额定频率 | Hz | 50 |
| 额定有功负载开断电流 | A | 630 |
| 额定闭环开断电流 | A | 630 |
| 额定电缆充电开断电流 | A | 10 |
| 额定短路关合电流(峰值) | kA | 50 |
| 额定短时耐受电流持续时间 | s | 3 |
| 额定短时耐受电流 | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短时工频耐受电压(1min) | kV | 42 |
| 额定雷电冲击耐受电压 | kV | 75 |
| 额定短时工频耐受电压(断口)(1min) | kV | 48 |
| 额定雷电冲击耐受电压(断口) | kV | 85 |
| 防护等级 | — | 外壳IP3X |
